刚性密闭套管又叫穿墙套管，穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。刚性密闭套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道的位置。



刚性密闭套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。







产品名称：刚性密闭套管

别    名：刚性密闭套管，密闭套管

口径规格：【DN50mm-DN3200mm】

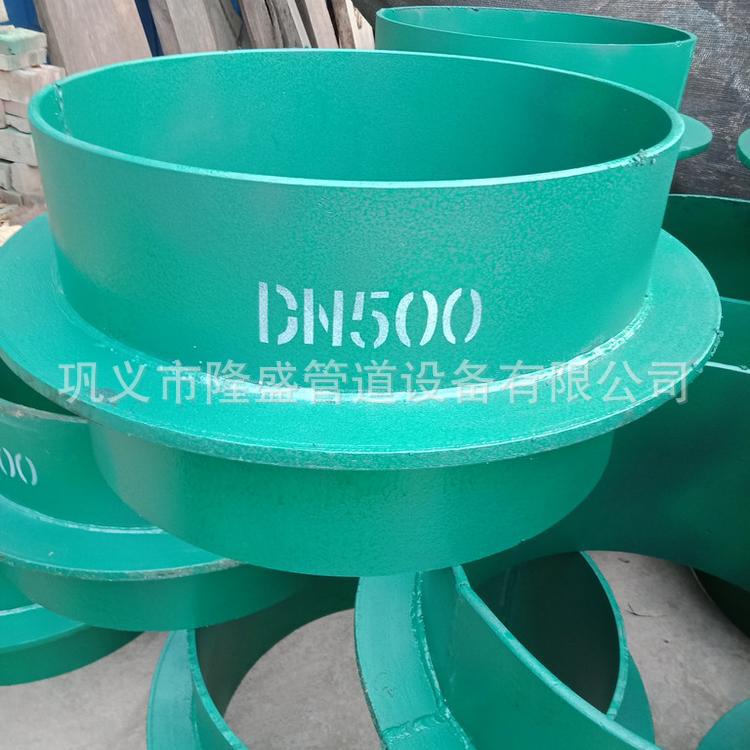

产品颜色：天蓝色、红色（实物颜色见产品展示图片）

适用范围：【钢管、PP管等】

产品等级：A级，

工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）





刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。刚性防水套管尺寸表内所列之材料重量为钢套管（套管长度L值按200mm计算）及翼环之重量。刚性防水套管及翼环用A3材料制作，T42焊条焊接。刚性防水套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4）大200mm，而且将套管一次浇固于墙内。套管内的填料应紧密捣实。
防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，应比翼环直径（D4）大200mm.







刚性防水套管（A型）尺寸表、重量表

DN	D1	D2	D3	D14	δ	B	k	重量 (kg)
50	60	80	114	225	3.5	10	4	4.49
65	75.5	95	121	230	3.75	10	4	4.66
80	89	110	140	250	4	10	4	5.33
100	108	130	159	270	4.5	10	5	6.36
125	133	155	180	290	6	10	6	8.33
150	159	180	219	330	6	10	6	1O.06
200	219	240	273	385	8	12	8	15.9
250	273	295	325	435	8	12	8	18.68
300	325	345	377	500	10	14	10	27.40
350	377	400	426	550	10	14	10	30.95
400	426	445	480	600	10	14	10	34.35
450	480	500	530	650	1O	14	10	37.85
500	530	550	590	730	10	16	10	44.54
600	630	660	690	830	10	16	10	54.50
700	720	750	790	920	10	16	10	61.43
800	820	850	880	1020	10	16	10	69.12
900	920	950	980	1120	10	16	10	76.81
1000	1020	1050	1080	1230	10	16	10	84.50
1200	1220	1250	1290	1430	12	20	12	122.5
1400	1420	1450	1490	1630	12	20	12	141.3
1600	1620	1650	1690	1830	14	20	14	176.4
1800	1820	1850	1900	2040	16	20	16	216.6
2000	2020	2050	2100	2240	16	20	16	239.3





柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

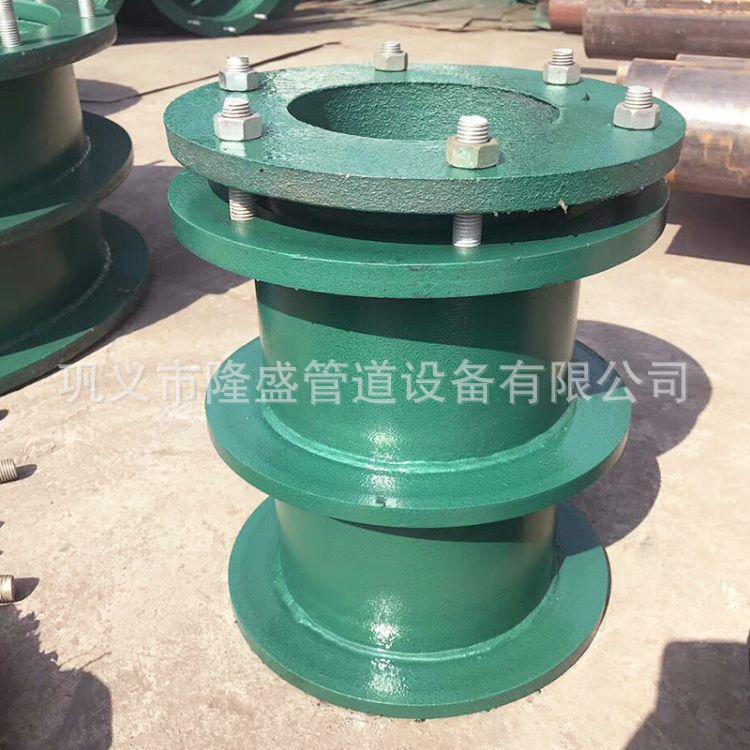

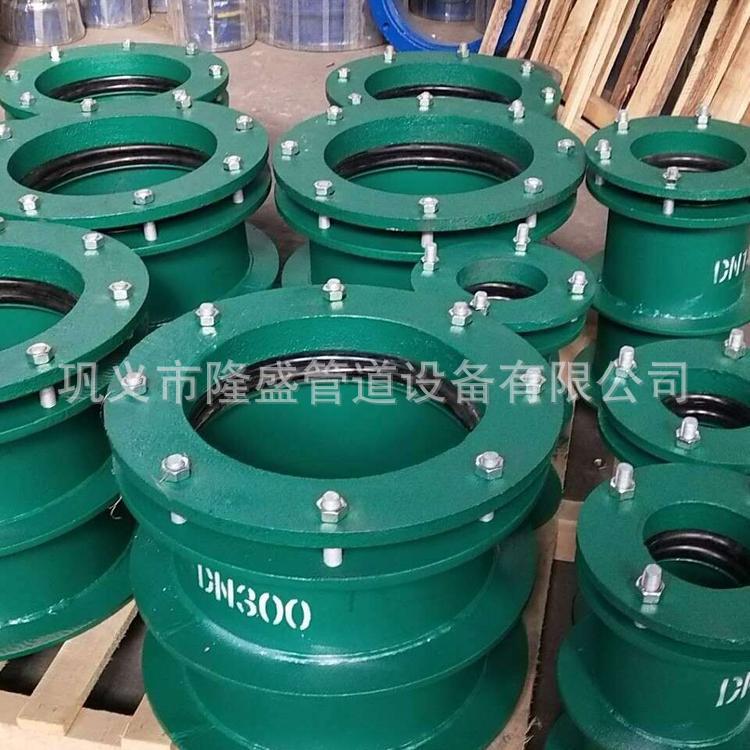

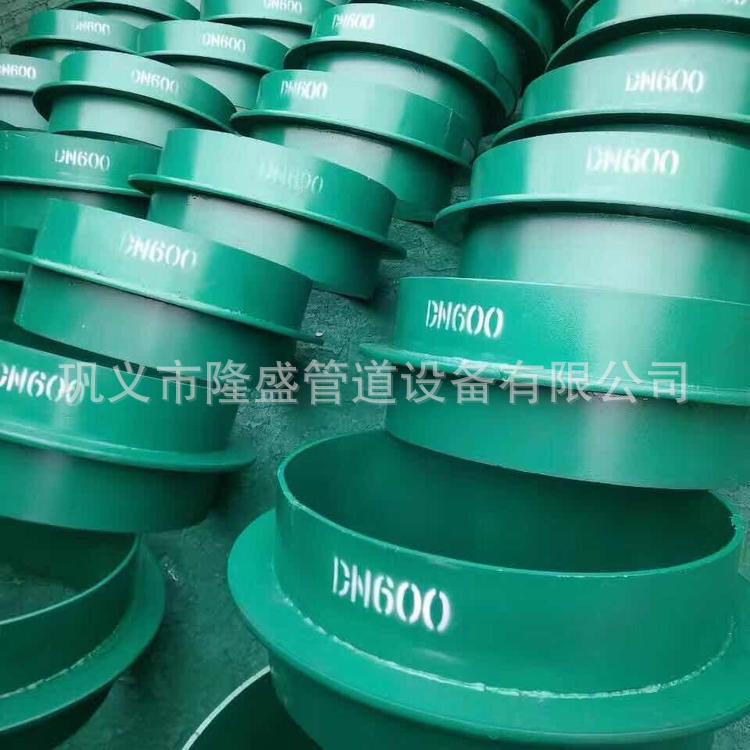

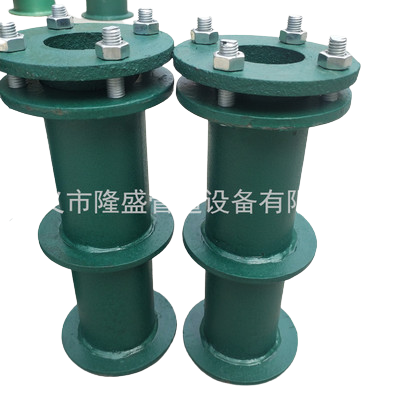

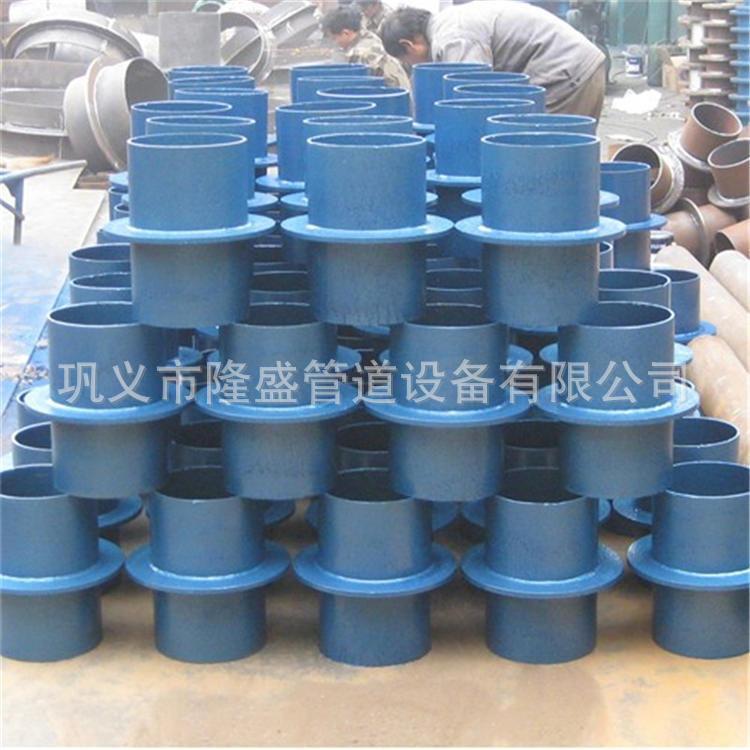

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。





质量稳定:实行全过程质量监控，细致入微检测!
价格合理:内部成本控制，减少了开支，让利于客户!
交货快捷:先进生产流水线，充足的备货，缩短了交货期!













1.如需订货请咨询客服或者来电咨询：15838165939

2.收到客户订货清单与客户确认具体产品型号后提供详细报价单

并进一步商定产品包装、交货期限以及特殊要求等细节。

3.客户如对产品有明确要求的须在订货合同中提供详细说明，比如：

（1）产品各部件材质要求；

（2）产品结构长度、连接方式；

（3）产品公称直径 全通径 缩颈 管道尺寸等；

（4）产品使用介质、环境温度以及压力范围；

（5）实验及检验标准或者其它要求本厂可按照客户要求定制加工
